ADS9234RIRHBR是由（TI）生產的14位、3.5MSPS、雙通道、同步采樣 SAR ADC ?。該產品具有內部基準電壓和增強型SPI接口，適用于需要高精度模擬到數字轉換的應用場景。
其主要特性包括：
? 高分辨率、高吞吐量：
– ADS9224R：16 位、3MSPS、低延遲：333ns
– ADS9234R：14 位、3.5MSPS、低延遲：285ns
? 兩個單極、完全差分同步采樣通道
? 出色的直流和交流性能：
– ADS9224R：
– 16 位 NMC DNL，±2LSB 最大 INL
– 94dB SNR、–109dB THD
– 1MHz 時為 88dB SINAD
– ADS9234R：
– 14 位 NMC DNL，±1LSB 最大 INL
– 85.6dB SNR、–106dB THD
– 1MHz 時為 84dB SINAD
? 特性集成：
– 內部基準和基準緩沖器
– 用于設置共模的內部 REFby2 緩沖器
– 數據平均
? 適用于 MCU 和 FPGA 的增強型 SPI 接口：
– 寬讀取周期，可借助 MCU 讀取數據
– 用于通過數字隔離器進行數據傳輸?shù)臅r鐘重計時器
– 適用于 FPGA 的 DDR 模式
– 并行字節模式，方便對接
? 擴展溫度范圍：–40°C 至 +125°C
描述
ADS9234RIRHBR是一款引腳兼容型高速雙通道同步采樣模數轉換器 (ADC)，具有集成基準電壓和基準電壓緩沖器。該器件可由 5V 單電源供電運行，支持單極和全差分模擬輸入信號，具有出色的直流和交流規格。ADS9234RIRHBR具有高達 1.5MHz 的模擬輸入頻率，交流性能出色，因此適合高帶寬數據采集 (DAQ) 系統。
ADS9234RIRHBR支持 SPI 兼容串行（增強型 SPI）和字節寬并行接口，因此易于與多種微控制器、數字信號處理器 (DSP) 和現場可編程門陣列 (FPGA) 搭配使用。ADS9234RIRHBR還支持數據平均功能，該功能可提升高噪聲環境中的交流性能。
ADS9234RIRHBR采用節省空間的 5mm × 5mm VQFN 封裝。ADS9234RIRHBR的額定擴展溫度范圍為 –40°C 至 +125°C。

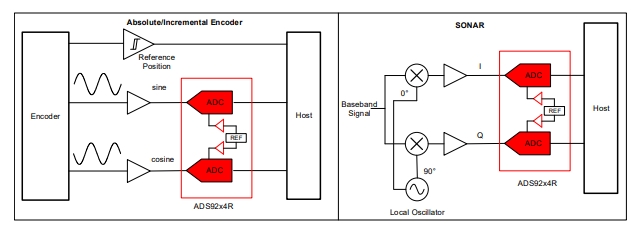

應用場景
ADS9234RIRHBR適用于需要高精度模擬到數字轉換的各種應用，如：
? 光學編碼器：增量和絕對編碼器
? 聲納接收器
? 光纖網絡：EDFA 增益控制環路
? 電源質量測量
? 數字電源
? I/Q 解調器
? 醫療成像：CT 掃描儀、MRI 掃描儀
? 阻抗分析儀
基本參數
產品：ADS9234RIRHBR
位數：14
采樣率（每秒）：3.5M
輸入數：2
輸入類型：差分
數據接口：SPI
配置：ADC
比率 - S/H:ADC：0：1
A/D 轉換器數：2
架構：SAR
參考類型：外部，內部
電壓 - 供電，模擬：4.5V ~ 5.5V
電壓 - 供電，數字：1.65V ~ 5.5V
特性：同步采樣
工作溫度：-40°C ~ 125°C
封裝/外殼：32-VFQFN
