LTM4676AEY是由（ADI）推出的一款單/雙通道 DC/DC降壓型 (μModule)微型模塊 ，支持?jǐn)?shù)字電源管理系統管理。以下是其核心特性：雙通道、快速、模擬環路，通過數字接口進行控制和監測寬輸入電壓范圍：4.5V至26.5V輸出電壓范圍：0.5V至5.5V全溫度范圍內最大直流輸出誤差：0…
LTM4676AEY是由（ADI）推出的一款單/雙通道 DC/DC降壓型 (μModule?)微型模塊 ，支持?jǐn)?shù)字電源管理系統管理。以下是其核心特性：
雙通道、快速、模擬環路，通過數字接口進行控制和監測
寬輸入電壓范圍：4.5V至26.5V
輸出電壓范圍：0.5V至5.5V
全溫度范圍內最大直流輸出誤差：±0.5%
電流回讀精度：±2.5%（10A負載時）
400kHz PMBus兼容I2C串行接口
集成16位ΔΣ ADC
支持高達125Hz的遙測輪詢速率
恒頻電流模式控制
多個模塊可以并聯且均流
支持所有7位從機地址
與雙通道18A LTM4677引腳兼容
16mm x 16mm x 5.01mm BGA封裝
可讀數據：
輸入和輸出電壓、電流和溫度
運行峰值、正常運行時間、故障和警告
具有ECC功能的板載EEPROM故障日志記錄
可寫數據和可配置參數：
輸出電壓、電壓時序控制和裕量調節
數字軟啟停斜坡
OV/UV/OT、UVLO、頻率和定相

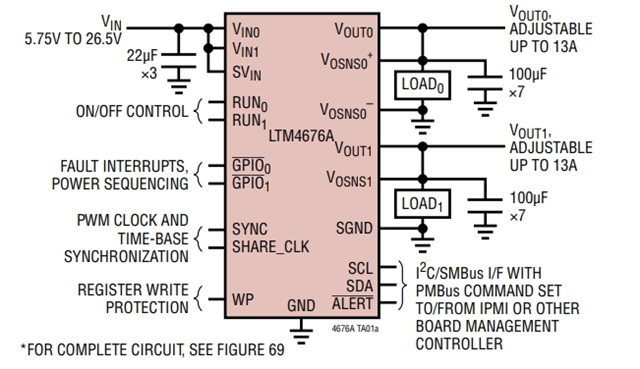

LTM4676A 詳情
LTM4676AEY是一款雙通道13A或單通道26A降壓型 μModule?（微型模塊）DC/DC穩壓器，具有40ms的導通時間。LTM4676AEY可以通過PMBus（基于I2C的開放標準數字接口協議）遠程配置和遙測監控電源管理參數。LTM4676AEY包括快速模擬控制環路、精密混合信號電路、EEPROM、功率MOSFET、電感和配套組件。
利用LTM4676AEY的雙線式串行接口，能夠以可編程壓擺率和時序監控延遲時間對輸出進行裕量調整、微調以及斜升和斜降。輸入和輸出電流和電壓、輸出功率、溫度、運行時間和峰值可讀。啟動時，LTM4676AEY輸出電壓、開關頻率和通道相位角分配可通過引腳搭接電阻進行設置。
LTM4676AEY與LTM4676引腳兼容，并且是后者的性能改進版本。
應用場景
LTM4676AEY適用于高精度電源分配系統，支持多模塊并聯均流，可配置電壓時序與裕度調節，實現軟啟動/停止斜坡控制。 ?
技術參數
產品：LTM4676AEY
類型：非隔離 PoL 模塊
輸出數：2
電壓 - 輸入（最小值）：4.5V
電壓 - 輸入（最大值）：26.5V
電壓 - 輸出 1：0.5 ~ 5.4V
電壓 - 輸出 2：0.5 ~ 5.4V
電壓 - 輸出 3：-
電流 - 輸出（最大值）：13A，13A
應用：ITE（商業）
特性：OCP，OTP，OVP，SCP，UVLO
工作溫度：-40°C ~ 125°C
效率：-
安裝類型：表面貼裝型
封裝/外殼：144-BGA
