MAX11190ATE是一款4通道、雙路、多路復用、12位、緊湊型高速、低功耗、逐次逼近型模數轉換器(ADC)。這款高性能雙路ADC包括高動態范圍采樣保持電路和高速串行接口。該ADC支持0V至基準電壓的滿量程輸入。

該器件具有兩個雙路單端模擬輸入，使用2:1 MUX連接到兩個ADC內核。該器件還提供用于數據接口的獨立電源輸入和用于基準電壓的專用輸入。

該器件采用2.2V至3.6V電源供電，3Msps時功耗僅10.5mW。該器件提供完全關斷模式和快速喚醒功能，以優化電源管理，此外具有一個高速三線式串行接口。三線式串行接口直接連接到SPI、QSPI?和MICROWIRE?設備，無需外部邏輯。兩個內部ADC各自都有專用的DOUTA/DOUTB，以實現更快的數據通信。

該轉換器簡單易用并具有出色的動態性能、低電壓、低功耗和小尺寸封裝，因此非常適合同步數據采集應用，以及其他要求低功耗和小尺寸的應用。

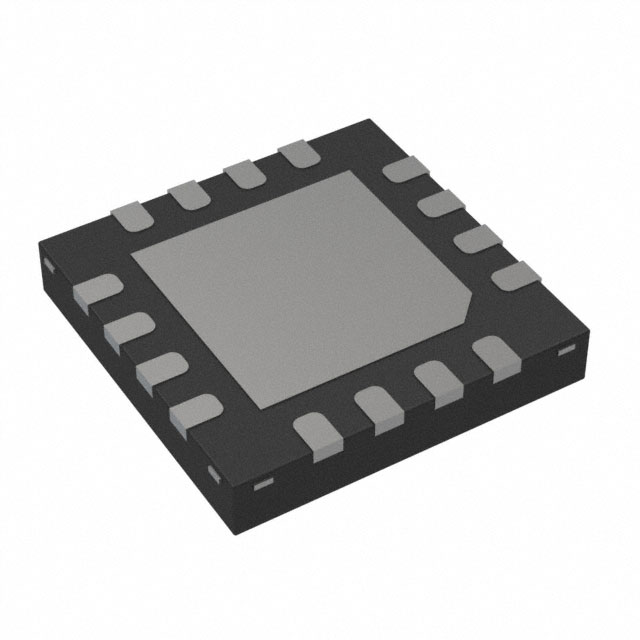

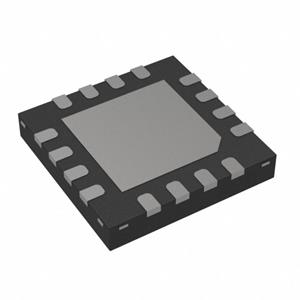

該器件采用3mm x 3mm、16引腳TQFN封裝，工作溫度范圍為-40°C至+125°C。

優勢和特點

集成式設計和封裝可節省空間

同步采樣

雙路、4通道、單端12位分辨率ADC (2 x 2)

16引腳、3mm x 3mm TQFN封裝

性能出色，非常適合電機控制應用

SNR：72dB

轉換速率：3Msps（無流水線延遲）

外部基準輸入

寬工作溫度范圍：-40°C至+125°C

低功耗設計簡化了電源要求

5μA/ksps時功耗極低

10.5mW (3Msps)

電源電壓：2.2V至3.6V

關斷電流：2.6μA

雙SPI端口簡化了系統設計

具有兩個DOUTA/DOUTB引腳的SPI-/QSPI-/MICROWIRE兼容串行接口

專用數字輸出電源允許通過串行接口直接連接到1.5V、1.8V、2.5V或3V數字系統

應用

醫療儀器

電機控制

過程控制

同步數據采集
