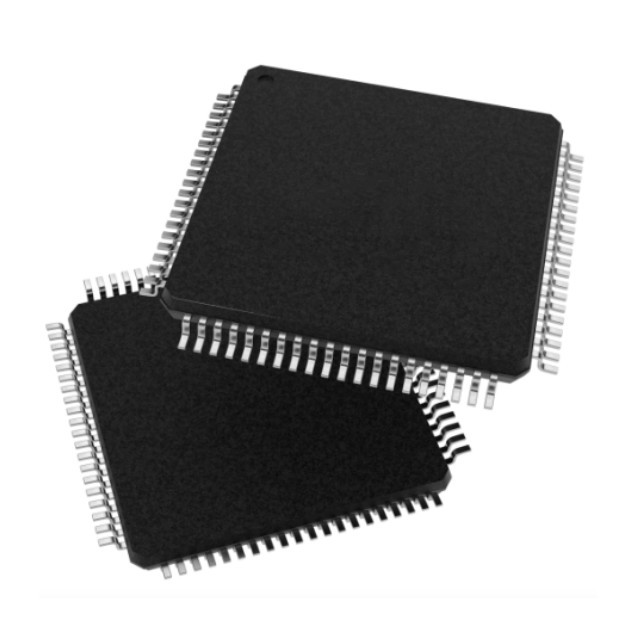

DSPIC33AK512MC508-E/PT 是一款 200MHz、32 位 dsPIC33A 數字信號控制器（DSC），配備 32/64 位浮點單元（FPU），并提供高達 512KB 的閃存程序存儲器和 64KB 的 SRAM 數據存儲器。高速 40MSPS 12 位 ADC、高帶寬 100MHz 運算放大器（具有低輸入電壓偏移）、快速 5nS 比較器以及高速 PWM 輸出，專為優化實時控制應用而設計。

DSPIC33AK512MC508-E/PT的特性

工作條件

3.0V至3.6V：-40°C至+85°C，直流至200MHz

3.0V至3.6V：-40°C至+125°C，直流至200MHz

3.0V 至 3.6V：-40°C 至 +150°C，直流至 100 MHz

高性能 dsPIC33A 數字信號控制器 (DSC)

32 位豐富指令集，實現優化速度和程序代碼大小

非分頁線性數據/閃存 24 位地址空間

16 位/32 位指令，實現優化代碼大小和性能

32 位寬數據路徑

單精度和雙精度浮點單元 (FPU) 協處理器

輸入/輸出引腳上的邊沿或電平變化通知中斷

外設引腳選擇（PPS）可重新映射引腳以簡化電路板布局復雜性

多個中斷向量，每個具有可編程優先級

五個外部中斷引腳

可選振蕩器選項包括：

8 MHz，0oC-85oC時精度為1%的內部快速RC（FRC）振蕩器

8 MHz，2% 內部備用快速 RC（BFRC）振蕩器，帶 32 kHz 分頻輸出

2 Kbyte 指令緩存

十六個 32 位工作寄存器

雙 72 位累加器，支持 32 位和 16 位固定點 DSP 操作

八級深度工作寄存器集

八級深度累加器寄存器集

八級深度浮點寄存器集

內存特性

最高 512 K字節程序閃存內存：

10,000 次擦寫循環耐用性

最低 20 年數據保留時間

軟件控制下可自行編程

可編程代碼保護

閃存錯誤校正碼（ECC）

可編程一次性可編程存儲區（OTP）

通過ICSP?寫保護禁用整個閃存OTP區域

高速晶體振蕩器或外部時鐘

最多64千字節的RAM內存：

8通道硬件直接內存訪問（DMA）模塊

RAM錯誤校正碼（ECC）

RAM內存內置自檢（MBIST）

閃存內置自檢（NVMBIST）

高速脈寬調制（PWM）

多個PWM發生器：

十二對（二十四輸出）發生器，分辨率低至1.25 ns

死區時間補償支持低速運行

PWM支持：

無刷直流電機（BLDC）、永磁同步電機（PMSM）、交流感應電機（ACIM）、自激電機（SRM）和步進電機

恒定導通時間、滯后、脈沖模式功率應用

故障和電流限制輸入

靈活的ADC觸發配置

高速模擬數字轉換器

五個12位分辨率ADC

最高40 MSPS轉換速率

最高26個模擬輸入引腳

十六個設置通道。每個通道：

可分配給任何模擬輸入（I/O引腳或內部信號）

可設置不同的采樣時間

可配置為單端或差分模式

轉換結果可格式化為無符號或有符號

轉換結果可左對齊（分?jǐn)?shù)格式）

具有獨立的32位轉換結果寄存器

支持四種采樣模式：

多采樣過采樣

多采樣積分

窗口模式（當門控信號有效時累積多個采樣）

單次轉換

所有通道均配備數字比較器，用于檢測轉換結果是否小于、大于、在范圍內或超出可配置閾值

最后三個設置通道配備第二個結果累加器，用于實現二階濾波器

帶隙參考和溫度傳感器二極管輸入

其他模擬功能

八個5 nS模擬比較器，配備12位PDM DAC

輸入多路復用

斜率補償

最多兩個DAC輸出緩沖器

四個恒流源

3個軌到軌100 MHz運算放大器，具有40 V/μs的轉換速率

1 mV偏移（典型值），帶輸入偏移電壓校準

集成觸控控制器：

獨立于ADC處理能力

支持自感和互感CVD觸摸模式

18至32個觸摸ADC接收輸入

8至32個觸摸發射輸出

高級電容感應、觸摸按鈕、滑塊和滾輪

最多32個自電容通道和最多256個互電容通道
