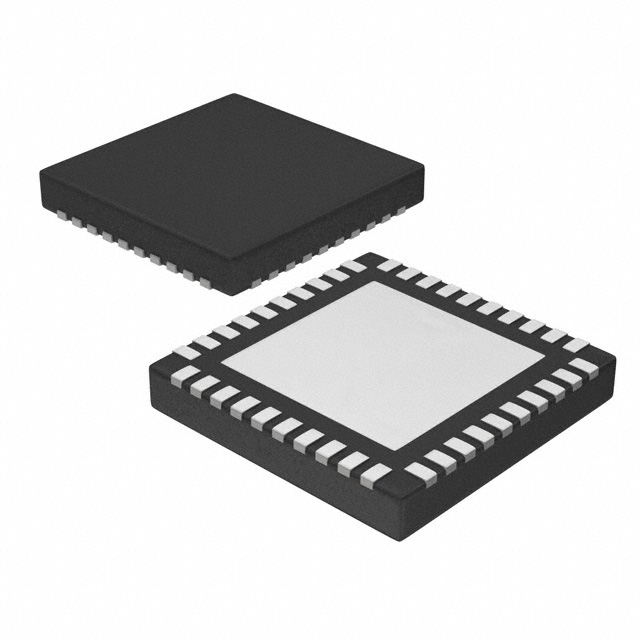

LMX1205RHAR 具備高頻處理能力，極低抖動以及可編程時鐘輸入和輸出延遲，使其成為實現高精度、高頻數據轉換器時鐘信號的理想選擇，且不會降低信噪比。該器件的四個高頻時鐘輸出和額外的 LOGICLK 輸出（具有更寬的分頻范圍）均與 SYSREF 輸出時鐘信號配對。對于JESD204B/C接口，SYSREF信號可由內部生成，也可作為輸入信號傳入并重新時鐘到設備時鐘。高頻時鐘輸入路徑及各獨立時鐘輸出路徑上的無噪聲延遲調整，確保多通道系統中時鐘的低偏移。對于數據轉換器時鐘應用，時鐘抖動需小于數據轉換器的孔徑抖動。在需要為四個以上數據轉換器提供時鐘的應用中，可通過多個設備開發多種級聯架構，以分配所有所需的高頻時鐘和SYSREF信號。該設備與超低噪聲參考時鐘源結合使用，是為數據轉換器提供時鐘的典范選擇，尤其在采樣頻率超過3GHz時。

LMX1205RHAR的特點

輸出頻率：300MHz至12.8GHz

無噪聲可調輸入延遲，最大60ps，分辨率1.1ps

獨立可調輸出延遲，最大55ps，分辨率0.9ps

超低噪聲

噪聲地板：6GHz輸出時為–159dBc/Hz

加性抖動（DC至fCLK）：36fs

加性抖動（100Hz至100MHz）：10fs

四個高頻時鐘，每個均配有對應的SYSREF輸出

共享分頻器：1（旁路）、2、3、4、5、6、7和8

共享可編程乘法器：x2、x3、x4、x5、x6、x7和x8

LOGICLK輸出及對應的SYSREF輸出

獨立的分頻銀行

1、2、4預分頻器

1（旁路）、2、…、1023后分頻器

第二個邏輯時鐘選項，帶額外分頻器1、2、4和8

六個可編程輸出功率級別

同步SYSREF時鐘輸出

在12.8GHz下，508個延遲步進調整，每個小于2.5ps

發生器、重復器和重復器重新定時模式

SYSREFREQ引腳的窗口功能以優化定時

SYNC功能適用于所有分頻器和多個設備

工作電壓：2.5V

工作溫度：–40oC至+85oC

LMX1205RHAR的應用

? 測試與測量：

– 示波器

– 無線設備測試儀

– 寬帶數字化儀

? 航空航天與國防：

– 雷達

– 電子戰

– 尋的器前端

– 彈藥

– 相控陣天線/波束成形

? 通用應用：

– 數據轉換器時鐘

– 時鐘緩沖器分配/分頻
