TMC5272AWX步進電機控制器是一款高性能雙軸步進控制器和驅動器IC，具有串行通信接口（SPI和UART）。該電機控制器的直流電壓范圍為2.1V至20V。TMC5272AWX步進電機控制器配有四個20V半橋。該控制器具有高集成度、高能效和小尺寸等特性，可實現微型和可擴展的系統，實現高性價比解決方案。TMC5272AWX控制器診斷和保護功能包括短路保護、過流保護、熱關斷和欠壓鎖定。

TMC5272AWX控制器非常適用于可穿戴設備、個人便攜式設備、光學系統、CCTV、 小型印刷、掃描設備、實驗室和辦公自動化以及空間受限的步進電機應用。

TMC5272AWX具有以下特點：

電壓范圍：2.1V至20VDC

四個20V半橋

低RDS(ON)（HS+LS）：0.31?（典型值，TA= 25°C時）

每個H橋的額定電流（25 °C時的典型值）：

橋接峰值電流IMAX = 3AMAX

滿量程電流IFS = 0.8ARMS（1.12A正弦波峰值）

完全集成的無損電流檢測（IC）

八點運動控制器，可最大限度地減少跳躍

自動2D線路軌跡，帶軸插值

步進/方向接口，帶microPLASE?步進插值

SPI或單線UART接口

兩個正交編碼器接口

兩個參考開關輸入

TriCoder無傳感器停機失步檢測和全步進編碼器

最高分辨率，每整步256微步

StealthChop2靜音電機工作SpreadCycle?高動態斬波模式

StallGuard2?和StallGuard4?無傳感器電機負載檢測

CoolStep? 電流控制，可節能高達75%

被動制動和續流模式

橋接禁用、復位和低功耗模式

電機相位和芯片溫度測量

全面保護和診斷

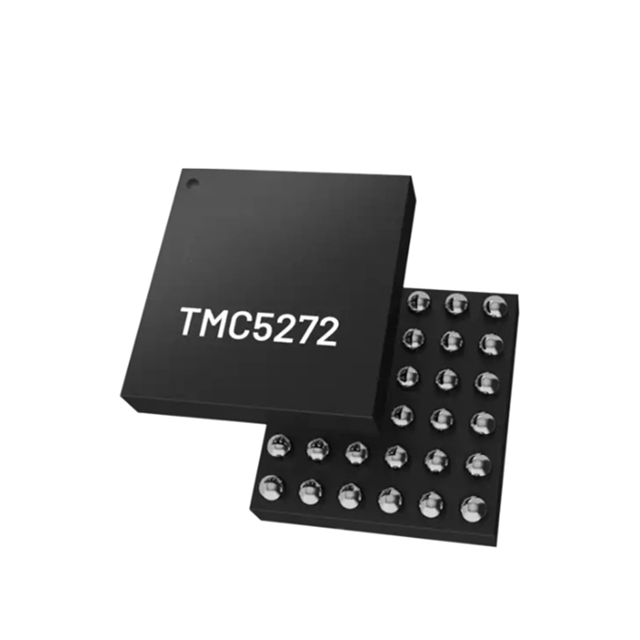

2.97mm x 3.13mm、36引腳WLCSP
