ADAQ4224BBCZ是一種 μModule? 精密數據采集 (DAQ) 信號鏈解決方案，它將信號鏈設計中的元件選擇、優化和布局等難題從設計人員轉移到了器件上，從而縮短了精密測量系統的開發周期。ADAQ4224BBCZ保證最大 ±1.0 ppm INL 和 24 位無缺碼，在 -40°C 至 +105°C 溫度范圍內實現了無與倫比的精密性能。

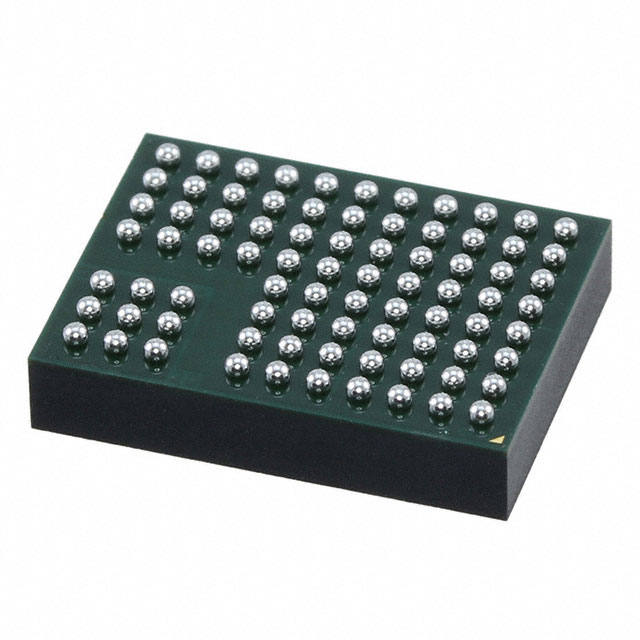

ADAQ4224BBCZ采用系統級封裝 (SIP) 技術，在 14 mm × 9 mm、0.8 mm 間距、178 球 CSP_BGA 小型封裝中集成了數據采集解決方案所需的常用信號處理模塊。

ADAQ4224BBCZ 特性

高性能

吞吐量：2 MSPS，無延遲

INL: -40 °C 至 105 °C 時最大 ±1 ppm

總系統動態范圍 128 dB 典型值

信噪比：典型值 106.5 dB，總諧波失真（THD）：典型值 -122 dB 典型值：-122 dB

偏移誤差漂移 最大 +4.1 μV/°C

增益誤差漂移 最大 +1.50 ppm/°C

易用性降低了系統復雜性

二階 270 kHz 抗混疊濾波器

高 Z PGIA 增益選項： 1/3, 5/9, 20/9, 20/3

靈活的外部基準電壓：4.096 V 或 5 V

差分輸入電壓范圍（±REFIN/增益）：±15 V、±9 V、±2.25 V、±0.75 V

寬輸入共模電壓范圍： -8 V 至 +10 V

低輸入偏置電流： 典型值：-30 pA

高密度解決方案減少了系統占用空間

14 mm × 9 mm、0.8 mm 間距、178 球 CSP BGA

與同等分立解決方案相比，占用空間減少 4 倍

帶有內部 VCM 生成器的板載基準緩沖器

總功耗： 2 MSPS 時典型功耗為 446 mW

電氣隔離、1.8 V I2C 兼容型溫度傳感器

Flexi-SPI 數字接口

1、2 或 4 個 SDO 通道允許較慢的 SCK

回聲時鐘模式簡化了數字隔離器的使用

兼容 1.2 V 至 1.8 V 邏輯電壓

PGIA 增益控制（A0、A1）接口

采樣分辨率擴展至 30 位

超量程和同步位

ADAQ4224BBCZ 規格

系列： μModule?

類型：數據采集系統（DAS）

通道數： 1

分辨率（位）： 24 b

采樣率（每秒）： 2M

數據接口： I2C，SPI

供電電壓源： 單電源

工作溫度： -40°C ~ 105°C

安裝類型： 表面貼裝型

ADAQ4224BBCZ 應用

自動測試設備

機器自動化

過程控制

醫療和工業儀表

數字控制回路
