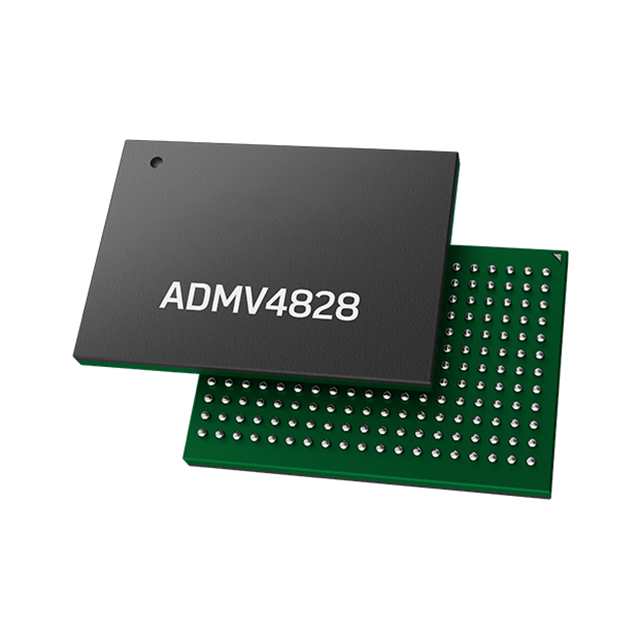

ADMV4828BBCZ 是一款 24.0 GHz 至 29.5 GHz 的毫米波 5G 波束形成器。射頻集成電路 (RFIC) 高度集成，包含 16 個獨立的發射和接收通道。ADMV4828 通過獨立的 RFV 和 RFH 輸入/輸出支持 8 根水平和 8 根垂直極化天線。

功能特點

射頻范圍：24.0 千兆赫至 29.5 千兆赫

>在 3% EVM 時輸出功率大于 12.5 dBm，采用 400 MHz 64 QAM 5G NR 波形，每個信道僅 310 mW

采用 5G NR、WiFi 5、WiFi 6 和 CPE UL 波形進行全面鑒定

在較寬的 5G NR 信道帶寬下，EVM 沒有下降

16 個可配置的發射和接收信道

雙極化，8 個水平和 8 個垂直信道

使用 TRX_x 引腳實現快速 TDD 切換

匹配 50 Ω 單端射頻輸入和輸出

單發射通道功率檢測器和溫度傳感器

集成的單個接收通道過載檢測電路

用于相位控制的高分辨率 6 位 VM

高分辨率、6 位和 5 位 DVGA，用于振幅控制

用于 2048 個共享發射和接收波束位置的存儲器

用于相位和增益校準的 NVM

需要雙電源： 1.8 V 和 1.2 V，1.0 V 采用片上 LDO 穩壓器

支持高達 133 MHz SPI 時鐘速度的 3 線制或 4 線制 SPI（請參閱 AN-2074 應用說明、ADMV4828 應用說明）

304 球、10 mm × 8.5 mm CSP_BGA

應用

mmW 5G 應用

寬帶通信
