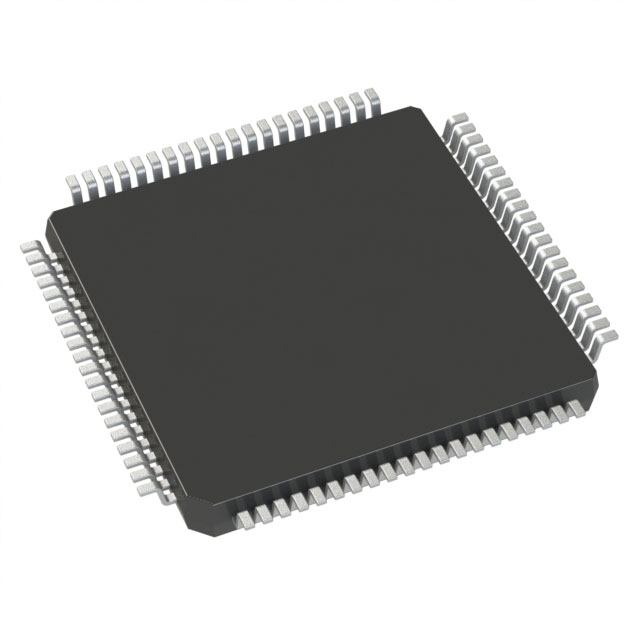

R5F56609BDFN 是 32 位微控制器，是一款 120MHz 通用 MCU，與現有 MCU 相比，有效引腳數量增加了 10%或更多。它包括 CAN FD、12 位 A/D 轉換器、12 位 D/A 轉換器、模擬比較器、RTC、遙控信號接收器。
產品屬性
核心處理器：RXv3
內核規格：32-位
速度：120MHz
連接能力：CANbus，EBI/EMI，I2C，LIN，SCI，SPI
外設：DMA，LVD，POR，PWM，WDT
I/O 數：71
程序存儲容量：1MB（1M x 8）
程序存儲器類型：閃存
EEPROM 容量：32K x 8
RAM 大小：128K x 8
電壓 - 供電 (Vcc/Vdd)：2.7V ~ 5.5V
數據轉換器：A/D 17x12b; D/A 2x12b
振蕩器類型：外部，內部
工作溫度：-40°C ~ 85°C（TA）
產品特性
2.7V 至 5.5V 的寬工作電壓范圍
板載 120MHz RXv3 CPU 內核（721CoreMark）
128KB SRAM（無等待狀態）
多達 19 個擴展功能定時器
單個 12 位單元（24 個通道）
模擬比較器 (CMPC)： 4 個通道
12 位 D/A 轉換器 (R12DAb)： 2 個通道
高達 1MB 閃存（120MHz 讀取訪問）和 128KB SRAM
溫度傳感器，用于測量芯片內的溫度
通用 I/O 端口多達 134 個引腳
5V 容差、漏極開路、輸入上拉、可切換驅動能力
